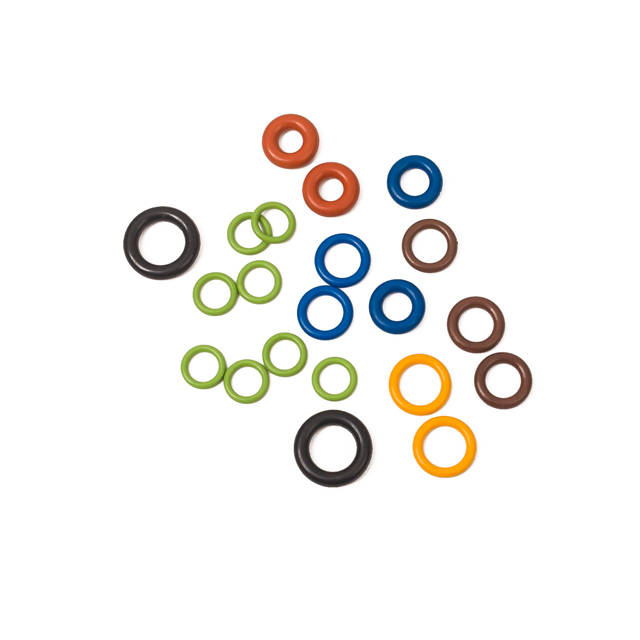

Comment choisir le joint torique en silicone adapté à votre application

Choisir le bon joint peut sembler déroutant, et une petite erreur peut provoquer des fuites ou des pannes. UN Le joint torique en silicone doit correspondre à vos conditions réelles pour rester fiable. De nombreux problèmes proviennent d’un mauvais matériau, d’un mauvais ajustement ou d’une inadéquation chimique. Dans cet article, vous apprendrez comment le silicone fonctionne à des températures extrêmes et pourquoi il dure plus longtemps dans de nombreuses applications. Vous verrez également comment éviter les erreurs de dimensionnement et de compatibilité pour une meilleure étanchéité.



Comprenez les exigences de votre application avant de choisir un joint torique en silicone

Le choix d'un joint torique en silicone commence par comprendre comment le joint fonctionnera à l'intérieur de votre système. Chaque application se comporte différemment, l'anneau doit donc correspondre au mouvement, à la température, aux produits chimiques et à la pression auxquels il sera confronté. Les points ci-dessous vous aident à affiner le bon choix.

Identifiez si votre sceau est statique ou dynamique

Un joint statique reste au même endroit, et le silicone fonctionne bien ici car il se comprime facilement et conserve sa forme au fil du temps. Un joint dynamique se déplace et l'anneau glisse contre des surfaces métalliques ou plastiques. Cela crée une friction, de sorte que le silicone peut avoir besoin de l'aide de revêtements à faible friction ou de formules spéciales. Il conserve sa flexibilité, mais il peut s'user plus rapidement sous un mouvement constant.

Type de joint	Ce qui se produit	Avantage du silicone	Remarques
Statique	Aucun mouvement	Compression douce, ajustement stable	Grande durabilité
Dynamique	Coulissement ou rotation	Flexible en mouvement	Nécessite un support à faible friction

Définir la plage d'exposition à la température

Le silicone reste flexible par temps extrêmement froid ou chaud, même à proximité de –155°F ou 400°F (sur la base du comportement typique du silicone). Il supporte des variations rapides de température, mais une chaleur constante peut réduire sa durée de vie. Les pics intermittents provoquent généralement moins de dommages, tandis qu'une longue exposition à des températures maximales peut augmenter la déformation rémanente à la compression.

Évaluer la compatibilité des milieux chimiques

Le silicone résiste aux agents oxydants, à certains acides, à l'ammoniac et à l'alcool. Ces produits chimiques ne décomposent pas le polymère rapidement, le joint reste donc stable. Il ne fonctionne pas bien dans les carburants, les huiles ou les solvants à moins que le matériau ne se transforme en fluorosilicone. Cette version tolère bien mieux les hydrocarbures et évite le gonflement.

Type chimique	Pertinence	Remarques
Oxydants, acides doux	Bien	Stable et fiable
Alcool, ammoniaque	Bien	Gonflement minime
Mazout	Pauvre	Utilisez plutôt du fluorosilicone

Tenir compte des facteurs environnementaux

Les systèmes extérieurs exposent les joints aux UV, à l’ozone, à l’humidité ou à la vapeur. Le silicone supporte bien ces contraintes et vieillit lentement sous la lumière du soleil. Il résiste également aux fissures lorsqu'il est exposé à l'ozone ou à l'eau. Ces caractéristiques le rendent utile dans les appareils fonctionnant à l’extérieur pendant de longues périodes.

Évaluer la pression et la charge

La pression modifie la quantité de compression de l'anneau. Le silicone est souple, il scelle donc bien sous des charges modérées. Une pression élevée peut déformer l'anneau, ce qui augmente le risque d'extrusion. Une conception de rainure appropriée aide à protéger l'anneau. La déformation rémanente à la compression est également importante, car un anneau aplati perd sa force d'étanchéité.

Identifier les exigences sectorielles ou réglementaires particulières

Certains projets nécessitent des matériaux répondant à des règles strictes en matière de santé ou de propreté. Le silicone est disponible dans des qualités adaptées aux systèmes alimentaires, médicaux ou de laboratoire. Dans ces cas-là, l’anneau doit répondre aux normes de sécurité, ce qui signifie qu’il reste non toxique et stable pendant la stérilisation.

Définir les attentes en matière de longévité et les cycles de maintenance

Un joint en silicone dure plus longtemps lorsque le système reste à des températures normales et dans des environnements propres. Le matériau résiste au vieillissement et reste élastique dans le temps, ce qui réduit la fréquence de remplacement de la bague. Les systèmes qui fonctionnent en continu ou qui sont confrontés à des produits chimiques puissants devront être vérifiés plus souvent.



Comparez différents matériaux et qualités de joints toriques en silicone

La sélection du bon joint torique en silicone dépend de la compréhension du comportement de chaque type de silicone sous la chaleur, les produits chimiques et les mouvements. Chaque qualité offre des atouts uniques, donc choisir la bonne améliore la fiabilité de l’étanchéité dans les systèmes exigeants.

VMQ (Dimethyl Silicone) — silicone à usage général

VMQ est la base de silicone la plus courante. Il conserve sa flexibilité dans de larges plages de températures et fonctionne bien en matière d’étanchéité statique. Il résiste au vieillissement et au stress environnemental et fonctionne donc dans l’électronique, les appareils ménagers et de nombreux outils médicaux. Il ne gère ni les huiles ni les carburants, mais il reste stable dans les produits chimiques légers et les environnements propres. Le matériau est doux au toucher et se scelle facilement sous basse pression.

PVMQ (Phényl Silicone) — performances à basse température

Le PVMQ ajoute des groupes phényle dans la structure du silicone, ce qui améliore la résistance au froid. Il reste flexible à des températures bien inférieures à zéro et fonctionne donc bien dans les capteurs aérospatiaux ou les instruments extérieurs. Il aide à réduire la fragilité lorsque les systèmes alternent entre des conditions froides et chaudes. Il gère des supports similaires à ceux du VMQ, mais son avantage apparaît lorsque les températures chutent rapidement.

FVMQ (Fluorosilicone) — résistance à l'huile, au carburant et aux solvants

FVMQ gère les fluides que VMQ et PVMQ ne peuvent pas tolérer. Il résiste aux carburants, aux huiles et aux solvants et maintient la stabilité dans les conduites de carburant automobiles ou aérospatiales. Il reste élastique sur une large plage de températures, même s'il peut avoir une résistance à la déchirure légèrement inférieure à celle du silicone standard. De nombreux systèmes utilisent cette qualité lorsque l'exposition aux hydrocarbures est inévitable.

Formulaires HCR et LSR – différences de fabrication

Les joints toriques en silicone se présentent sous deux formes principales : le caoutchouc à haute consistance (HCR) et le caoutchouc de silicone liquide (LSR). Le HCR est plus ferme et les fabricants le façonnent par moulage par compression ou par transfert. Le LSR s'écoule facilement et convient au moulage par injection pour une production en grand volume. Chaque forme affecte le contrôle des tolérances, la finition de surface et la cohérence. LSR fournit souvent des pièces propres et précises pour les composants médicaux ou électroniques, tandis que HCR offre une durabilité aux assemblages mécaniques.

Matériau / Forme	Points forts	Utilisations typiques	Limites
VMQ	Performances générales, large plage de température	Appareils grand public, joints, pièces médicales	Mauvaise résistance au carburant/huile
PVMQ	Excellent comportement à basse température	Aérospatiale, capteurs extérieurs	Coût plus élevé
FVMQ	Forte résistance aux carburants et aux solvants	Conduites de fluides automobiles, aéronautiques et chimiques	Résistance à la déchirure inférieure
HCR	Durable, idéal pour les pièces plus grandes	Joints industriels, machines	Moulage moins précis
LSR	Moulage propre et de haute pureté	Médical, électronique	Nécessite un équipement spécialisé



Sélection de la taille et de la tolérance correctes pour des performances d'étanchéité optimales

Un joint torique en silicone ne fonctionne bien que lorsque sa taille correspond au matériel. Le joint dépend de mesures précises, d’une conception appropriée des rainures et d’une compression contrôlée. De petites erreurs créent des fuites ou des extrusions, donc chaque dimension compte lors de la sélection.

Comment mesurer avec précision l'ID, l'OD et la section transversale

Le diamètre intérieur définit la manière dont la bague s'adapte sur un arbre ou à l'intérieur d'un boîtier. Le diamètre extérieur permet de déterminer l'empreinte totale une fois que l'anneau est placé dans la rainure. La section contrôle la quantité de matériau compressé sous charge. Il est utile d’utiliser des pieds à coulisse pour des lectures précises et d’éviter une pression inégale sur l’anneau. Une petite erreur de mesure peut réduire rapidement la force d’étanchéité.

Dimensions de rainure et taux de compression correspondants (10 à 30 %)

La rainure doit donner suffisamment d'espace à l'anneau et doit également serrer le matériau juste assez. Un taux de compression d'environ 10 à 30 % permet de créer une étanchéité fiable dans les systèmes statiques. Une compression trop importante peut déformer l'anneau et une compression trop faible peut permettre au fluide de s'échapper. La profondeur, la largeur et l'état de surface de la rainure influencent tous la façon dont l'anneau se stabilise sous pression.

Composant	Gamme idéale	Remarques
Compression	10 à 30 %	Aide à renforcer la force d’étanchéité
Remplissage de rainure	70 à 85 %	Évite une pression excessive
Extensible	1 à 5 %	Empêche la distorsion

Éviter les erreurs de taille et de tolérance qui provoquent des fuites ou des extrusions

Un anneau trop petit s’étire au-delà des limites de sécurité et peut s’amincir sous la pression. Un anneau trop grand se déforme à l’intérieur de la rainure. Des tolérances incorrectes modifient également la façon dont l'anneau réagit lorsque les températures augmentent ou diminuent. De grands espaces poussent le matériau dans des espaces ouverts, ce qui augmente le risque d'extrusion. Un contrôle strict maintient l'anneau stable pendant les variations de température.

Lorsque des joints toriques en silicone de taille personnalisée sont nécessaires

Certains assemblages nécessitent des dimensions que les tailles standards ne peuvent pas fournir. Les bagues personnalisées sont utiles lorsque l'équipement utilise des rainures non standard, des pressions inhabituelles ou des surfaces d'étanchéité uniques. Ils résolvent des problèmes où la précision compte, comme les pompes médicales ou l'électronique compacte. Une taille personnalisée est également utile lorsque les utilisateurs ont besoin de valeurs de compression ou d'étirement spécifiques pour une durabilité à long terme.



Facteurs de performance : température, pression et résistance chimique

Un joint torique en silicone offre de solides performances d'étanchéité lorsque l'environnement reste dans ses limites matérielles. Chaque système exerce des contraintes différentes sur l'anneau. Comprendre comment le silicone se comporte sous les variations de température, les charges de pression et l'exposition aux produits chimiques permet d'éviter une défaillance précoce.

Pourquoi les joints toriques en silicone excellent dans les températures extrêmes

Le silicone conserve sa flexibilité sur une plage de températures inhabituellement large et résiste au durcissement lorsque les systèmes basculent rapidement entre le chaud et le froid. Il supporte des températures très basses sans se fissurer et supporte des températures élevées tout en restant élastique. Ces caractéristiques fonctionnent bien dans les outils médicaux, l’électronique et les appareils aérospatiaux. La structure polymère ralentit le vieillissement et conserve donc sa forme même après de longs cycles thermiques.

Limitations de pression et comment compenser

Le silicone est plus doux que de nombreux élastomères. Il se scelle facilement sous des charges légères ou modérées, mais une pression élevée peut pousser le matériau dans les interstices. Les concepteurs ajoutent des bagues d'appui, ajustent le jeu des rainures ou augmentent le duromètre lorsque la pression augmente. Ces changements maintiennent l’anneau stable lors des pics de pression. Cela aide également à contrôler l’étirement et la compression afin que l’anneau résiste à l’extrusion ou à la déformation.

Niveau de pression	Comportement du silicone	Ajustements utiles
Faible	Scellement facile, stress minimal	Rainure standard
Modéré	Conserve la forme	Duromètre plus élevé
Haut	Risque d'extrusion	Anneaux de sauvegarde ou espaces plus serrés

Tableau de décision concernant l'exposition aux produits chimiques (ce que le silicone tolère ou évite)

Le silicone tolère de nombreux agents oxydants, certains acides, l'alcool et l'ammoniac. Il reste stable dans ces environnements et ne gonfle pas rapidement. Il évite les carburants, les huiles et les solvants puissants car ils pénètrent dans le polymère. Le fluorosilicone fonctionne mieux lorsque des hydrocarbures apparaissent dans le système. Choisir la bonne qualité évite les fissures, le ramollissement ou la perte d’élasticité.

Médias chimiques	Pertinence	Remarques
Oxydants	Bien	Dégradation minimale
Acides doux	Bien	Comportement stable
Alcool, ammoniaque	Bien	Faible gonflement
Mazout	Pauvre	Utiliser du fluorosilicone
Solvants puissants	Pauvre	Évitez le silicone

Considérations relatives aux cycles de vapeur, d'humidité et de stérilisation

Le silicone résiste à la vapeur et à l’humidité et reste stable dans les environnements humides. Le matériau supporte les cycles de stérilisation répétés des dispositifs médicaux et tolère la chaleur de l’autoclave. L’absorption d’humidité reste faible, les changements dimensionnels restent donc faibles. Les systèmes qui utilisent de la vapeur à haute pression peuvent nécessiter des qualités renforcées, ce qui contribue à protéger l'anneau lors d'une exposition continue. La résistance du polymère à l'ozone et aux intempéries prend également en charge les applications d'étanchéité en extérieur, en particulier lorsque les appareils fonctionnent pendant de longues périodes sans entretien.



Adaptation des propriétés des joints toriques en silicone à votre secteur d'activité

Un joint torique en silicone fonctionne différemment dans chaque secteur car chaque système impose des exigences uniques au matériau. La température, les produits chimiques, la propreté et le mouvement modifient tous le comportement de l'anneau. La sélection d'une qualité adaptée à l'environnement industriel permet d'éviter les pannes et de garantir des performances d'étanchéité à long terme.

Médical & Biotechnologie — biocompatibilité + stérilisation

Les dispositifs médicaux nécessitent des matériaux qui restent sans danger pour le contact humain, et le silicone répond à ce besoin grâce à sa biocompatibilité. Il reste stable pendant la stérilisation à la vapeur et ne libère pas de composés nocifs. Le matériau supporte les cycles répétés d'autoclave et fonctionne donc bien dans les pompes, les vannes, les capteurs et les composants adjacents aux implants. Il absorbe peu d’humidité, ce qui permet de conserver ses dimensions prévisibles pendant les procédures. De nombreuses pièces médicales miniatures utilisent du silicone car il reste flexible à des températures extrêmes et résiste au vieillissement dans le temps.

Aliments et boissons — Conformité FDA + matériaux non toxiques

Les systèmes alimentaires s'appuient sur des joints qui restent propres, sans odeur et non toxiques. Le silicone offre ces propriétés et résiste à la vapeur, à l’eau chaude et aux produits chimiques de nettoyage. Il aide à prévenir la contamination car il ne réagit pas facilement lorsqu’il est exposé à des ingrédients alimentaires. Le silicone de qualité FDA offre une grande pureté et conserve son élasticité lorsque les équipements de boulangerie, de produits laitiers ou de boissons chauffent ou refroidissent rapidement. Il fonctionne également bien dans les environnements de lavage continu, de sorte que les normes d'hygiène restent stables.

Automobile : quand choisir le fluorosilicone ?

Les systèmes automobiles exposent les joints aux huiles, aux carburants, aux additifs et aux températures élevées. Le silicone standard ne peut pas supporter le carburant ou l’huile, le fluorosilicone devient donc le meilleur choix. Il résiste aux hydrocarbures et reste flexible sur de larges plages de températures. Il fonctionne bien dans les systèmes de vapeur de carburant, les composants de turbocompresseur, les unités de traitement d'air et l'électronique sous le capot. Lorsque les vibrations augmentent, les ingénieurs peuvent combiner des joints toriques en fluorosilicone avec des anneaux d'appui pour une meilleure stabilité. La résistance chimique du matériau aide à prévenir le gonflement ou le ramollissement entraînant des fuites.

Électronique et électricité — isolation et stabilité de la température

L'électronique dépend de joints qui isolent les composants et les protègent de la poussière ou de l'humidité. Le silicone offre une excellente résistance diélectrique et conserve sa forme lorsque la température augmente à l’intérieur des circuits ou des modules d’éclairage. Il ne se décompose pas facilement lorsqu'il est exposé à la chaleur des processeurs ou des moteurs compacts. Il reste également flexible dans des conditions froides, de sorte que les capteurs extérieurs et les boîtiers LED conservent une étanchéité fiable. Le faible jeu de compression aide l’anneau à rester efficace même après un cycle thermique à long terme.

Industrie	Exigences clés	Qualité de silicone appropriée	Remarques
Médical et biotechnologie	Biocompatibilité, stérilisation	VMQ ou LSR de qualité médicale	Fonctionne dans les pompes, les vannes
Nourriture et boissons	Conformité FDA, pureté	FDA VMQ ou LSR	Gère la vapeur, les produits de nettoyage
Automobile	Résistance au carburant et à l'huile	FVMQ	Mieux pour le contact avec les hydrocarbures
Électronique	Isolation, stabilité thermique	VMQ ou LSR	Bon pour les capteurs extérieurs

Astuce : Chaque environnement influence le choix du matériau, et la qualité correcte garantit que le joint torique conserve son étanchéité sous contrainte.



Personnalisation d'un joint torique en silicone pour des applications spécialisées

Un joint torique en silicone peut être adapté pour répondre aux exigences uniques du système. Différentes industries s'appuient sur des niveaux de dureté, des couleurs, des propriétés électriques et des profils chimiques spécifiques. La personnalisation de ces fonctionnalités permet à l'anneau de mieux fonctionner dans des environnements difficiles ou inhabituels, en particulier lorsque les qualités standard ne peuvent pas répondre aux exigences.

Sélection de dureté personnalisée (duromètre)

La dureté affecte la façon dont l'anneau se comprime sous charge et modifie le comportement d'étanchéité dans les systèmes statiques ou dynamiques. Les duromètres plus souples scellent bien à basse pression et conviennent aux appareils nécessitant une compression douce. Les duromètres plus durs résistent à l'extrusion lorsque la pression augmente et conservent leur forme dans les assemblages soumis à de fortes vibrations. Le réglage du duromètre aide les ingénieurs à contrôler la force d’étanchéité, la friction et la stabilité à long terme. Cela permet également à l'anneau de correspondre plus précisément aux dimensions des rainures.

Personnalisation des couleurs (y compris translucide et brillant dans le noir)

Le silicone accepte facilement les pigments et peut apparaître dans presque toutes les couleurs. Le codage couleur aide les techniciens à identifier rapidement les pièces et réduit les erreurs lors de la maintenance. Les versions translucides fonctionnent bien dans les outils ou dispositifs médicaux nécessitant une inspection visuelle. Les options qui brillent dans le noir aident à localiser les composants dans les zones faiblement éclairées. Le matériau reste stable même lorsqu’il est coloré et conserve sa flexibilité pendant les cycles thermiques. Ces fonctionnalités visuelles répondent aux besoins de sécurité, d’organisation et de marque.

Options de silicone conducteur ou isolant

Le silicone peut être formulé pour conduire l’électricité ou la bloquer, selon les besoins de l’application. Les qualités isolantes protègent les circuits sensibles et résistent aux fuites électriques dans les capteurs ou les systèmes d’éclairage. Les qualités conductrices aident à dissiper l'électricité statique ou prennent en charge le blindage EMI. L'ajout de charges spéciales modifie le comportement électrique du polymère et permet à l'anneau de fonctionner dans l'électronique avancée, les dispositifs médicaux ou les instruments de laboratoire. Chaque option ajuste les niveaux de résistance afin que le joint fonctionne en toute sécurité à proximité des composants électriques.

Pourquoi la composition personnalisée peut améliorer les performances

La composition personnalisée permet aux ingénieurs d'ajuster la résistance chimique, la stabilité thermique, l'élasticité et la dureté. Cela aide le joint torique à survivre à des conditions que les matériaux standards ne peuvent pas supporter. Les additifs améliorent la résistance à la déchirure ou prolongent la durée de vie dans les applications exigeantes. D'autres composés améliorent la flexibilité à basse température ou augmentent la résistance à la vapeur, à l'ozone ou à des produits chimiques spécifiques. Chaque formulation modifie la façon dont l'anneau réagit sous contrainte et aligne les performances sur les exigences uniques du système.



Conclusion

Le choix du bon joint torique en silicone dépend de l'adéquation du matériau, de la taille et des performances à votre application. Chaque environnement exige le niveau approprié pour une étanchéité sûre et fiable. En cas de doute, demandez des échantillons ou consultez des ingénieurs pour obtenir de l'aide. LIXU fournit des solutions d'étanchéité en silicone de haute qualité qui améliorent la durabilité et l'efficacité.



FAQ

Q : Comment choisir le bon joint torique en silicone pour les températures élevées ?

R : Sélectionnez un joint torique en silicone conçu pour résister à une chaleur extrême et assurez-vous que la qualité du matériau correspond à votre plage de fonctionnement.

Q : Quels sont les facteurs les plus importants lors du dimensionnement d’un joint torique en silicone ?

R : Mesurez avec précision le diamètre intérieur, le diamètre extérieur et la section transversale afin que le joint torique en silicone s'adapte à la rainure et maintienne une compression appropriée.

Q : Quand dois-je utiliser du fluorosilicone au lieu d’un joint torique en silicone ?

R : Utilisez du fluorosilicone lorsque votre système manipule du carburant ou des huiles, car un joint torique en silicone standard ne peut pas bien résister aux hydrocarbures.

Q : Comment puis-je éviter les fuites après avoir installé un joint torique en silicone ?

R : Assurez-vous que les dimensions de la rainure sont correctes, évitez tout étirement excessif et vérifiez que le joint torique en silicone correspond aux besoins de température et de pression.
