De nombreux joints échouent lorsqu’ils sont exposés à la chaleur, à l’huile ou à des produits chimiques agressifs. Alors, qu'est-ce qui fait qu'un Joint torique FKM différent ? Pourquoi les ingénieurs s’en servent-ils ? Ce guide explique ce qu'est un joint torique FKM, pourquoi il est important et où il est utilisé. Vous apprendrez comment sa résistance à la chaleur, aux produits chimiques et sa longue durée de vie en font un choix d'étanchéité fiable.

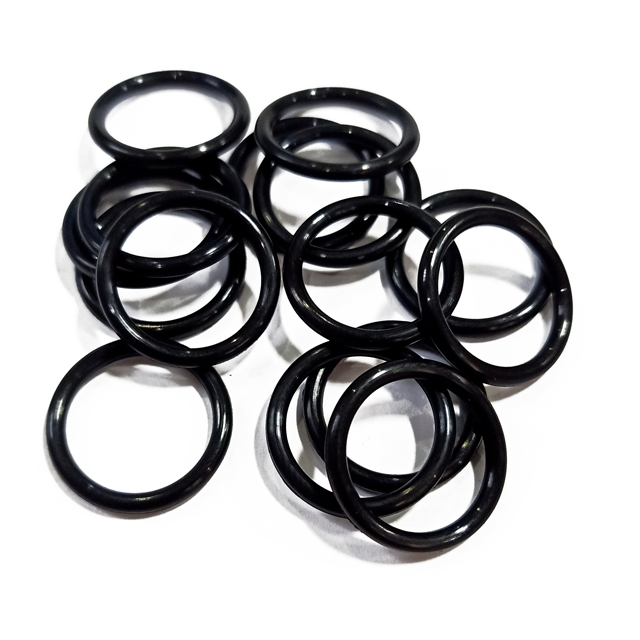

Un joint torique FKM est une bague d'étanchéité en fluoroélastomère, un caoutchouc haute performance créé pour les environnements difficiles. Il résiste à la chaleur, aux produits chimiques, aux huiles et aux carburants, c'est pourquoi les ingénieurs l'utilisent lorsque d'autres matériaux échouent. Les gens le connaissent souvent sous le nom de marque Viton®, qui représente l'une des formes les plus reconnues de FKM. Cet élastomère offre une structure dense et stable et fonctionne de manière fiable dans les systèmes industriels exigeants.
Le FKM contient des hydrocarbures fluorés, et ces atomes de fluor lui confèrent une stabilité exceptionnelle. Ils se lient étroitement au carbone, créant un réseau solide et chimiquement résistant. Il aide le matériau à rester ferme dans les huiles, les carburants, les acides ou les solvants industriels. Les élastomères standards ne peuvent pas maintenir leur résistance dans ces environnements, c'est pourquoi le FKM devient le choix préféré dans les systèmes où le contact avec des fluides agressifs est inévitable.
Ses propriétés physiques permettent une étanchéité constante. La plupart des joints toriques FKM fonctionnent de -15°F à 400°F, bien que des mélanges spéciaux étendent cette plage. La dureté varie considérablement, généralement entre 55 et 95 Shore A, et cette plage permet aux équipes d'adapter l'anneau à différentes pressions ou exigences de rainure. Le FKM conserve une bonne élasticité, une solide résistance à la traction et une faible déformation rémanente à la compression, de sorte qu'il reste en place sous une contrainte continue.
Vous trouverez ci-dessous un tableau de référence rapide pour les caractéristiques de performance courantes :
Propriété |
Gamme typique |
Remarques |
Température |
-15°F à 400°F |
Mélanges étendus disponibles |
Dureté |
55–95 rive A |
75 Shore A le plus courant |
Ensemble de compression |
Faible |
Prend en charge l'étanchéité à long terme |
Résistance à la traction |
Haut |
Convient aux systèmes dynamiques |
De nombreux joints se brisent lorsqu'ils sont trempés dans des huiles, des carburants ou des produits chimiques, mais FKM est conçu pour ces situations. Il tolère le contact avec l'essence, le diesel, les huiles hydrauliques, les lubrifiants ou de nombreux acides. Il survit également aux solvants industriels qui attaquent rapidement le NBR ou l'EPDM. Ces caractéristiques le rendent indispensable dans les systèmes de carburant, les conduites chimiques ou les équipements hydrauliques.
Les joints toriques FKM fonctionnent également bien en extérieur ou dans des environnements à haute température. Ils résistent aux rayons UV, à l’ozone et aux intempéries à long terme. Le matériau reste stable même après des années d'exposition, c'est pourquoi les utilisateurs choisissent souvent le FKM pour les compartiments moteurs chauds, les usines chimiques ou les systèmes aérospatiaux. Il évite les fissures, la décoloration ou le raidissement, ce qui protège l'équipement des défaillances inattendues des joints.
Malgré sa force, le FKM n’est pas universel. Il réagit mal à certains solvants polaires, cétones, amines, liquides de frein à base de glycol ou vapeur surchauffée. Ces fluides provoquent un gonflement ou un ramollissement, les ingénieurs doivent donc choisir un matériau alternatif dans ces cas-là. Comprendre ces limites garantit une sélection appropriée des matériaux et évite une dégradation précoce.
Les fabricants proposent plusieurs qualités pour répondre aux différents besoins des applications. Les FKM à usage général sont idéaux pour les expositions mixtes à des produits chimiques et à des températures élevées. Les qualités haute température étendent la limite thermique supérieure, tandis que les qualités basse température améliorent la flexibilité dans les climats plus froids. Les FKM de qualité alimentaire sont destinés aux systèmes de transformation ou pharmaceutiques et respectent des normes réglementaires strictes. Choisir la bonne qualité garantit que le joint torique fonctionne de manière fiable dans des conditions mécaniques, chimiques et de température spécifiques.
Les joints toriques FKM se distinguent car ils supportent mieux la chaleur, les produits chimiques et la pression que de nombreux élastomères courants. Il offre un mélange équilibré de durabilité et de résistance, c'est pourquoi les ingénieurs le comparent souvent à des matériaux comme le NBR, l'EPDM et le silicone. Chaque matériau se comporte différemment dans les huiles, les carburants ou les températures extrêmes, ce qui rend la comparaison importante lors du choix du joint approprié.
Le NBR fonctionne bien dans les environnements industriels généraux, mais il a du mal lorsqu'il est exposé à des solvants agressifs ou à une chaleur élevée. Le FKM reste stable dans les huiles, les carburants et de nombreux produits chimiques, tandis que le NBR se ramollit ou gonfle plus rapidement. La tolérance à la température diffère également considérablement. Le FKM supporte généralement jusqu'à 400°F et le NBR s'arrête généralement à près de 212°F. L'élasticité est utilisable dans les deux cas, mais le FKM conserve sa forme plus longtemps sous pression. Le NBR coûte moins cher, les acheteurs l'utilisent donc dans les systèmes de base, mais le FKM offre une durée de vie plus longue dans les environnements difficiles.
Voici un tableau comparatif rapide :
Fonctionnalité |
FKM |
NBR |
Résistance à la chaleur |
Excellent |
Modéré |
Résistance chimique |
Haut |
Limité |
Élasticité |
Fort |
Bien |
Coût |
Plus haut |
Inférieur |
L'EPDM résiste bien à la vapeur, à l'eau et aux intempéries, mais il ne peut pas survivre aux huiles ou aux carburants. Le FKM résiste facilement à ces fluides, ce qui en fait le bon choix pour les conduites de carburant ou les systèmes moteurs. L'EPDM devient une meilleure option uniquement lorsque la flexibilité au froid ou la résistance à l'eau sont plus importantes. Il répond également aux besoins d’étanchéité à faible coût où l’exposition aux produits chimiques est minime.
Le silicone offre une grande flexibilité à basse température et peut bien sceller dans les applications médicales ou alimentaires. Il échoue rapidement dans les huiles ou les carburants et absorbe de nombreux hydrocarbures. Le FKM gère ces fluides et résiste à des températures beaucoup plus élevées. Le silicone reste souple dans les climats froids, mais il ne peut égaler le FKM en termes de résistance chimique ou de résistance mécanique.
De nombreuses équipes optent pour FKM car il réduit les coûts de maintenance à long terme. Il dure plus longtemps sous l’effet de la chaleur ou d’une exposition chimique et réduit les risques de sécurité causés par les défaillances des joints. Ils le choisissent également pour éviter les arrêts répétés, les fuites ou les remplacements de pièces. Cela fait du FKM une mise à niveau pratique lorsque la fiabilité devient une priorité.
Les joints toriques FKM jouent un rôle majeur dans les industries confrontées à la chaleur, aux carburants et aux produits chimiques agressifs. Ils restent stables sous contrainte, c'est pourquoi les ingénieurs les utilisent lorsqu'un joint normal ne peut pas survivre longtemps. Le matériau supporte les huiles, les solvants et les variations de température extrêmes, ce qui le rend fiable dans des environnements exigeants dans de nombreux secteurs.
Les systèmes automobiles exposent les joints aux carburants, aux mélanges de méthanol, aux huiles moteur et à une chaleur élevée. Les joints toriques FKM fonctionnent à l'intérieur des injecteurs de carburant, des capteurs, des connecteurs rapides, des turbocompresseurs et des composants liés aux gaz d'échappement. Il résiste au gonflement ou au ramollissement provoqué par les huiles, il protège donc les systèmes fonctionnant sous des cycles thermiques constants. Les véhicules comptent sur ces joints pour éviter les fuites dans les rampes de carburant ou les circuits de refroidissement, et le FKM conserve sa résistance même après une utilisation à long terme.
Les avions fonctionnent sous de fortes pressions et dans des plages de températures extrêmes, les exigences en matière d'étanchéité sont donc strictes. Les joints toriques FKM supportent les ensembles moteurs, les circuits hydrauliques, les systèmes de manutention de carburant et les pompes haute pression. Ils offrent une faible perméabilité aux gaz, ce qui maintient la stabilité des systèmes de carburant. Il résiste également au carburéacteur, aux huiles synthétiques et à la chaleur élevée, de sorte que l'équipement fonctionne de manière fiable sur de longs intervalles d'entretien dans les avions commerciaux et militaires.
Les usines chimiques nécessitent des joints capables de résister aux milieux corrosifs. Les joints toriques FKM manipulent les acides, les solvants et les fluides agressifs qui décomposent rapidement les élastomères ordinaires. Ils sont utilisés dans les pompes, les vannes, les mélangeurs et les canalisations où la stabilité empêche les fuites. De nombreux processus impliquent de la chaleur ou une exposition continue à des produits chimiques, et FKM fournit une étanchéité fiable pour protéger les travailleurs, les équipements et le système dans son ensemble.
Le secteur pétrolier et gazier expose les matériaux aux hydrocarbures, aux acides et aux produits chimiques caustiques. Les joints FKM apparaissent dans les têtes de forage, les outils de fond, les compresseurs et les systèmes de raffinerie. Il fonctionne bien lorsque l'environnement comprend des pressions ou des températures élevées. Le matériau résiste aux gaz corrosifs et à divers carburants, les opérateurs l'utilisent donc pour réduire les pannes lors de l'extraction ou du transport.
Les machines à grande vitesse et les systèmes hydrauliques génèrent de la friction, de la pression et de la chaleur. Les joints toriques FKM conservent leur élasticité et résistent à la compression sous charge constante. Ils s'adaptent à l'intérieur des pompes, des boîtes de vitesses, des cylindres et des arbres rotatifs. De nombreuses applications dynamiques s'appuient sur le FKM car il gère mieux les contraintes mécaniques que de nombreuses alternatives. Le matériau empêche l’usure due à l’exposition à l’huile, ce qui contribue au bon fonctionnement de l’équipement.
Certaines qualités FKM utilisent un durcissement au peroxyde et répondent aux exigences strictes de la FDA ou de l'USP en matière de propreté. Ces variantes fonctionnent dans les équipements de traitement, les vannes et les pompes où l'assainissement est essentiel. Ils résistent aux produits chimiques de nettoyage, aux cycles de vapeur et aux changements de température. Il maintient les surfaces d'étanchéité propres, ce qui protège la pureté du produit et favorise la conformité dans les installations réglementées.
Les systèmes marins utilisent le FKM car il résiste à l'eau salée, à la chaleur et aux intempéries. Les bateaux et les plates-formes offshore dépendent de joints stables lors de la manipulation du carburant et des commandes hydrauliques. La fabrication de semi-conducteurs bénéficie également des joints toriques FKM, en particulier dans les processus nécessitant un faible dégazage ou une pureté chimique élevée. Il fonctionne bien dans les chambres à vide et les systèmes de distribution de produits chimiques, où la contamination ne peut pas être autorisée.
Vous trouverez ci-dessous un aperçu rapide des applications typiques :
Industrie |
Utilisations clés |
Avantage FKM |
Automobile |
Systèmes de carburant, capteurs, joints turbo |
Résistance au carburant et à la chaleur |
Aérospatial |
Moteurs, système hydraulique, conduites de carburant |
Faible perméabilité, haute fiabilité |
Traitement chimique |
Pompes, vannes, canalisations |
Forte résistance chimique |
Pétrole et gaz |
Outils de forage, unités de raffinage |
Résistance aux hydrocarbures et aux acides |
Machines industrielles |
Pompes, cylindres, boîtes de vitesses |
Performances d'étanchéité dynamiques |
Alimentation et pharmacie |
Vannes, systèmes de mélange |
Qualités compatibles FDA/USP |
Marine et semi-conducteurs |
Systèmes d'eau salée, outils à vide |
Stabilité climatique, faible dégazage |
Les joints toriques FKM offrent de solides performances dans les environnements où la chaleur, les produits chimiques et la pression poussent la plupart des joints au-delà de leurs limites. Ils conservent leur forme plus longtemps, résistent aux fluides agressifs et assurent un fonctionnement stable dans de nombreux secteurs. Ces avantages aident les équipements à fonctionner en toute sécurité et réduisent les coûts de maintenance supplémentaires pour les équipes qui comptent sur une étanchéité fiable.
De nombreux systèmes exposent les joints à des températures bien supérieures à ce que les élastomères standards peuvent tolérer. Les joints toriques FKM gèrent ces conditions et restent stables jusqu'à 200-230°C selon la qualité. Ils ne ramollissent pas facilement et résistent aux fissures après des variations de température répétées. Il permet aux équipements de continuer à fonctionner dans les moteurs, les réacteurs ou les machines industrielles à haute température.
FKM manipule des produits chimiques qui font gonfler, se décomposer ou se décoller d’autres matériaux. Il fonctionne dans les carburants, les huiles, les acides et de nombreux solvants utilisés dans les usines automobiles, aérospatiales et chimiques. Ces fluides attaquent rapidement les élastomères plus mous. Le FKM conserve sa surface et son élasticité, de sorte qu'il protège les systèmes qui reposent sur une étanchéité étanche et durable sous une exposition chimique constante.
La fiabilité à long terme est importante lorsque l'équipement fonctionne quotidiennement. Les joints toriques FKM présentent une faible déformation rémanente à la compression, une excellente résistance au vieillissement et une bonne résistance mécanique. Ils conservent leur forme originale pendant de longues périodes, même sous une pression ou une vibration constante. Cela contribue également à réduire le risque de fuite à mesure que l’équipement vieillit. De nombreuses industries choisissent le FKM car il évite le durcissement ou la fissuration, problèmes qui apparaissent souvent avec des matériaux moins chers après des mois d'utilisation.
La durabilité du FKM réduit directement les temps d’arrêt. Un exemple courant apparaît dans les systèmes de manutention du carburant. Lorsqu'un joint standard entre en contact avec du carburant chaud ou des additifs agressifs, il gonfle et perd de sa résistance. Cela oblige à un remplacement précoce ou provoque des fuites qui arrêtent les machines. Les anneaux FKM survivent à ces éléments et durent plus longtemps. Cela permet aux équipes de maintenance de planifier des réparations moins souvent, tout en évitant les pannes imprévues qui coûtent du temps et de l'argent.
Ci-dessous un tableau récapitulatif rapide :
Avantage |
Pourquoi c'est important |
Impact typique |
Stabilité thermique |
Survit jusqu'à 230°C |
Moins de pannes liées à la chaleur |
Résistance chimique |
Gère les carburants, les huiles et les acides |
Protège les surfaces d'étanchéité |
Fiabilité |
Faible jeu de compression |
Durée de vie plus longue |
Réduction des temps d'arrêt |
Évite un échec précoce |
Coûts de maintenance réduits |
Les joints toriques FKM fonctionnent mieux lorsqu'ils sont installés avec soin et correctement entretenus. Chaque étape affecte la durée de vie du joint et aide à prévenir les fuites dans les systèmes fonctionnant sous chaleur, produits chimiques ou pression. Une bonne manipulation évite également au matériau de se déchirer ou de vieillir trop rapidement.
Le bon lubrifiant rend l’installation plus fluide et réduit la friction pendant le fonctionnement. La graisse silicone fonctionne bien dans les systèmes à haute température et les lubrifiants PFPE prennent en charge les environnements propres ou riches en produits chimiques. Le spray PTFE offre une option sèche et propre pour les assemblages qui ne peuvent pas utiliser d'huiles. Chaque lubrifiant aide le joint torique à s'asseoir correctement et protège la surface lors du démarrage.
Les joints toriques FKM doivent être installés doucement pour maintenir leurs performances d'étanchéité. Évitez de tordre, d’étirer trop loin ou de tirer l’anneau sur des arêtes vives. Il doit glisser en position sans force. Une fois placé, vérifiez qu'il s'adapte uniformément à la rainure et assurez-vous que les surfaces de contact restent propres. Un ajustement lisse et uniforme empêche les fuites lorsque la pression augmente.
Un stockage correct préserve l'élasticité. Conservez les joints toriques FKM dans des endroits frais et secs, à l'abri de la lumière directe du soleil. L'exposition aux UV accélère le vieillissement et la chaleur peut provoquer un durcissement prématuré. Évitez de les stocker à proximité d’oxydants puissants ou de produits chimiques qui attaquent le caoutchouc. Laissez les anneaux dans un emballage scellé jusqu'à ce que vous en ayez besoin, afin que la poussière et l'humidité ne les atteignent pas.
Une inspection régulière permet de détecter une défaillance précoce. Recherchez un gonflement causé par une attaque chimique ou un durcissement qui réduit la flexibilité. La déformation, l’aplatissement et les fissures indiquent également que le matériau ne peut plus maintenir une bonne étanchéité. Si ces problèmes apparaissent, le joint torique doit être remplacé immédiatement pour protéger l'équipement contre les fuites ou les pertes de pression.
Astuce : Si un joint change de couleur, se dilate ou perd de son élasticité, il réagit souvent au fluide environnant et doit être vérifié.
Un joint torique FKM offre une résistance thermique et chimique plus élevée que les élastomères standards. Il fonctionne bien dans les systèmes automobiles, aérospatiaux, chimiques et industriels. Sa durabilité le rend idéal pour les applications exigeantes, et pas seulement pour son faible coût. LIXU fournit des solutions d'étanchéité de haute qualité qui contribuent à améliorer la fiabilité et à soutenir les performances des équipements à long terme.
R : Un joint torique FKM est utilisé dans les systèmes de carburant, de produits chimiques et à haute température car il résiste à la chaleur et aux fluides agressifs.
R : Un joint torique FKM offre une meilleure résistance aux produits chimiques et à la chaleur, ce qui lui permet de durer plus longtemps dans les environnements difficiles.
R : Choisissez un joint torique FKM lorsque votre système gère des carburants, des huiles, des solvants ou des températures supérieures aux limites normales du NBR.
R : Un joint torique FKM peut échouer lorsqu'il est exposé à des fluides incompatibles comme des cétones ou des amines, qui provoquent un gonflement ou un ramollissement.
